| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HAOMAI |
| प्रमाणन: | ISO9001:2015, Calibration Report |
| मॉडल संख्या: | रिलेस्टार-एच60 |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | negotiation |
| पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
| प्रसव के समय: | 5-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 400 सेट |
| प्रोडक्ट का नाम: | प्रोटेक्शन रिले टेस्ट सेट, रिले टेस्ट किट, सेकेंडरी इंजेक्शन टेस्ट सेट | मौजूदा उत्पादन: | 6x0…32ए |
|---|---|---|---|
| वोल्टेज आउटपुट: | 4x0…300V | आउटपुट सटीकता: | एसी आउटपुट के लिए 0.05% |
| एंड-टू-एंड टेस्ट: | बिल्ट-इन GPS . द्वारा | कार्यवाही: | बाहरी पीसी |
| हाई लाइट: | 32A प्रोटेक्शन रिले टेस्ट किट,300V प्रोटेक्शन रिले टेस्ट किट,14.8kg सेकेंडरी इंजेक्शन टेस्ट सेट |
||

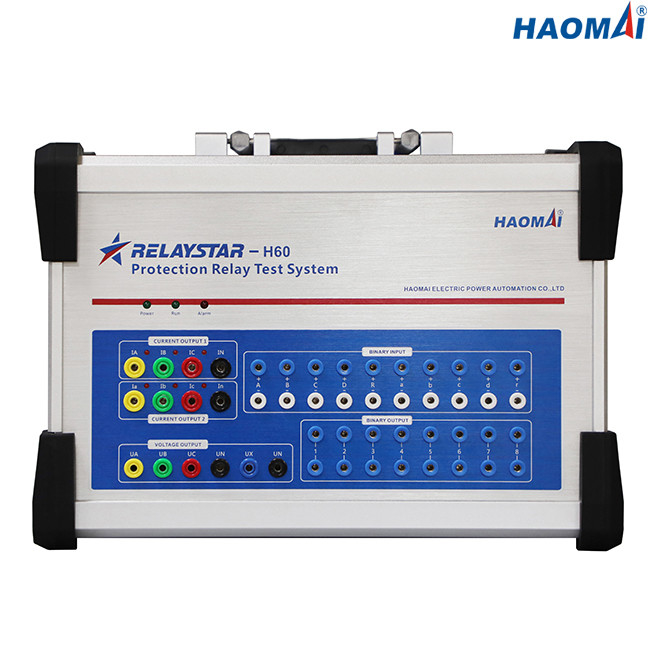

उच्च वोल्टेज 6-चरण रिले टेस्ट सिस्टम
आदर्श: रिलेस्टार-एच60
RELAYSTAR-H60 अधिकांश प्रकार के आधुनिक मल्टी-फ़ंक्शन सुरक्षा रिले के परीक्षण के लिए पोर्टेबल 6-चरण रिले परीक्षण प्रणाली है, जो 6-चरण वर्तमान (6x0… 32A) और 4-चरण वोल्टेज (4x0… 300V) का उत्पादन कर सकता है।
जब आप उच्च आउटपुट वोल्टेज (4-चरण एसी वोल्टेज: 4x0… 300V, 4-चरण डीसी वोल्टेज: 4x0… ± 300V) चाहते हैं तो RELAYSTAR-H60 एक उत्कृष्ट विकल्प है।
उच्च वोल्टेज 6-चरण रिले टेस्ट सिस्टम RELAYSTAR-H60 को विशिष्ट अनुप्रयोगों के लिए उचित रिले कॉन्फ़िगरेशन सुनिश्चित करने के लिए एक गलती सिम्युलेटर के रूप में भी इस्तेमाल किया जा सकता है।यह क्षणिक अशांति फ़ाइलों को आयात और पुन: उत्पन्न करके संभव है जिन्हें अक्सर COMTRADE फ़ाइलों के रूप में संदर्भित किया जाता है।
मुख्य विशेषताएं
1) 6-चरण वर्तमान (6 × 32 ए) + 4-चरण वोल्टेज (4 × 300V) आउटपुट
2) उच्च आउटपुट सटीकता (एसी आउटपुट के लिए ≤0.05%)
3) इन-बिल्ट जीपीएस के माध्यम से एंड टू एंड टेस्ट
4) इन-बिल्ट वेवफॉर्म मॉनिटरिंग और रिकॉर्डिंग
5) प्रचुर मात्रा में बाइनरी इनपुट और बाइनरी आउटपुट
5) स्वतंत्र औक्स।डीसी आपूर्ति
6) शक्तिशाली रिलेस्टार परीक्षण सॉफ्टवेयर
तकनीकी डाटा
वर्तमान जनरेटर
| रेंज निर्धारण | 6-चरण एसी (एलएन) | 6x0…32ए |
| 3-चरण एसी (एलएन) | 3x0…64ए | |
| 1-चरण एसी (एलएल-एलएन) | 1x0…192ए | |
| डीसी (एलएन) | 6x0… ± 15A | |
| शक्ति | 6-चरण एसी (एलएन) | 32A पर 6x240VA |
| 3-चरण एसी (एलएन) | 64A . पर 3x400VA | |
| 1-चरण एसी (एलएल-एलएन) | 192A पर 1x750VA | |
| डीसी (एलएन) | 15A . पर 6x240VA | |
| शुद्धता | एसी: ± 2.5 एमए (≤0.5 ए), ≤0.05% (0.5 ~ 32 ए) | |
| डीसी: ≤0.1% | ||
| संकल्प | 1mA | |
वोल्टेज जेनरेटर
| रेंज निर्धारण | 4-चरण एसी (एलएन) | 4x0…300V |
| 1-चरण एसी (एलएल) | 1x0…600V | |
| डीसी (एलएन) | 4x0… ± 300V | |
| शक्ति | 4-चरण एसी (एलएन) | 300V . पर 4x80VA |
| 1-चरण एसी (एलएल) | 600V . पर 1x160VA | |
| डीसी (एलएन) | 300V . पर 4x80VA | |
| शुद्धता | एसी: ± 5 एमवी (≤5 वी), ≤0.05% (5 ~ 300 वी) | |
| डीसी: ≤0.1% | ||
| संकल्प | 1mV | |

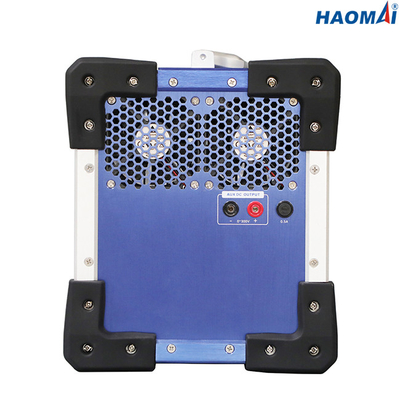

सहायक डीसी आपूर्ति
| वोल्टेज की सीमा | 0-300V |
| आउटपुट सटीकता | ≤0.5% |
| शक्ति | अधिकतम 160VA |
बाइनरी इनपुट
| संख्या | 10 |
| इनपुट विशेषताओं | निष्क्रिय संपर्क या संभावित-मुक्त संपर्क |
| दहलीज विशेषताएं | "0": 0-6 वी;"1":11वी-250वी |
| मैक्स।मापन समय | 999999.999s |
| समय सटीकता | 0.1ms |
| समय संकल्प | 0.1ms |
बाइनरी आउटपुट
| संख्या | 8 |
| प्रकार | निष्क्रिय संपर्क |
| ब्रेक क्षमता | 250VAC/0.5A, 250VDC/0.2A |
डीसी वोल्टेज मापने इनपुट
| माप सीमा | 0 ... ± 10 वी |
| शुद्धता | त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार |
डीसी करंट मापने वाला इनपुट
| माप सीमा | 0 ... ± 20 एमए |
| शुद्धता | त्रुटि <0.02% आरजी।टाइप।, <0.05% आरजी।ग्वार |
अंतर्निर्मित निगरानी और रिकॉर्डिंग
| निगरानी | 6-चरण वर्तमान और 4-चरण वोल्टेज आउटपुट |
| रिकॉर्डिंग | एनालॉग आउटपुट |
| तरीका | वास्तविक समय की निगरानी, कोई बाहरी तारों की आवश्यकता नहीं है |
| रिकॉर्डिंग लंबाई | असीमित (आंतरिक मेमोरी भर जाने तक) |
सामान्य जेनरेटर
| आवृत्ति | रेंज: 0 ~ 1200 हर्ट्ज |
| सटीकता: <1 मेगाहर्ट्ज (0 ~ 65 हर्ट्ज), <2 मेगाहर्ट्ज (65 ~ 450 हर्ट्ज), <5 मेगाहर्ट्ज (450 ~ 1200 हर्ट्ज) | |
| संकल्प: 0.001 हर्ट्ज | |
| अवस्था | रेंज: -360° ~+360° |
| सटीकता: 0.1° | |
| संकल्प: 0. 1° | |
| लयबद्ध | सुपरपोजिशन ऑर्डर: 2 ~ 24 गुना |
| विरूपण: ≤0.5% |
बिजली की आपूर्ति
| नाममात्र इनपुट वोल्टेज | AC220V / 230V ± 10%, 1-चरण |
| नाममात्र आवृत्ति | 50/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 230V . पर 10A |
| संबंध | मानक एसी सॉकेट (आईईसी 60320) |
विविध
| वज़न | 14.8 किग्रा (32.63 पौंड) |
| आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 392x272x237 मिमी (15.43x10.71x9.33 इंच) |

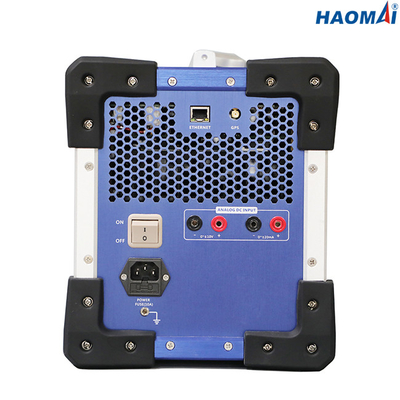

| कनेक्शन पोर्ट | 1 ईथरनेट पोर्ट |
पर्यावरण की स्थिति
| प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
| भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
| आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
| कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
उच्च वोल्टेज 6-चरण रिले टेस्टप्रणालीRELAYSTAR-H60 इंजीनियरों के लिए सबस्टेशन में सुरक्षा रिले परीक्षण करने के लिए पोर्टेबल और विश्वसनीय उपकरण है।
हाई वोल्टेज 6-फेज रिले टेस्ट सिस्टम RELAYSTAR-H60 वस्तुतः ANSI/IEEE की आवश्यकताओं के अनुसार सभी प्रकार के सुरक्षा रिले का परीक्षण कर सकता है।
