एएनएसआई बहुआयामी सीटी पीटी विश्लेषक, बहु अनुपात ट्रांसफार्मर सीटी परीक्षण

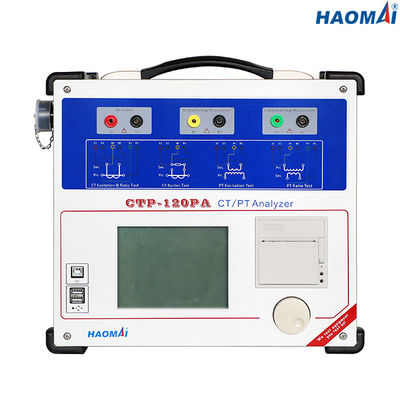

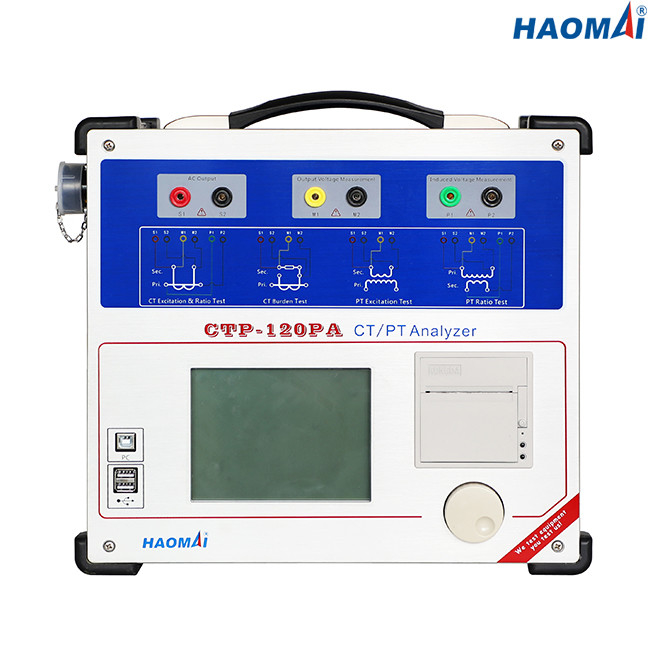

बहु-अनुपात सीटी परीक्षण के साथ सीटी / पीटी विश्लेषक

आदर्श: CTP-120PA

सीटी/पीटी विश्लेषक सीटीपी-120पीए आईईसी और आईईईई/एएनएसआई मानक के अनुसार विभिन्न सीटी और पीटी के लिए क्रांतिकारी परीक्षण प्रणाली है।एनालाइज़र पेटेंट किए गए मल्टीफ़ंक्शनल रोटरी माउस के एक क्लिक से सेकंड के भीतर स्वचालित रूप से परीक्षण पूरा कर सकता है।यह पावर ग्रिड में या निर्माताओं की उत्पादन सुविधाओं या परीक्षण प्रयोगशालाओं में साइट पर 40kV सीटी और पीटी तक घुटने के बिंदु वोल्टेज का परीक्षण करने की अनुमति देता है।

सीटी/पीटी विश्लेषक सीटीपी-120पीए रीवायरिंग की आवश्यकता के बिना स्वचालित रूप से बहु-अनुपात सीटी का परीक्षण करने में सक्षम है, सीटी के माध्यमिक पक्ष के लिए 6 कनेक्शन तक।

मुख्य विशेषताएं

सुरक्षा सीटी, मापने वाले सीटी, टीपी वर्ग सीटी और आगमनात्मक पीटी का परीक्षण करने में सक्षम

कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र

वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि

रिवायरिंग की आवश्यकता के बिना स्वचालित रूप से बहु-अनुपात सीटी का परीक्षण करने में सक्षम

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

डिस्प्ले के लिए 5.7 इंच की एलसीडी स्क्रीन अपनाएं

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)

तकनीकी डाटा

टेस्ट मानक: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

पर्यावरण की स्थिति

विविध

सुरक्षा मानक, विद्युतचुंबकीय अनुकूलता

सीटी/पीटी विश्लेषक सीटीपी-120पीए बहु-अनुपात सीटी के परीक्षण के लिए एक शक्तिशाली और अनूठा उपकरण है।
