पोर्टेबल 1 चरण सीटी विश्लेषक परीक्षण, 19.84 एलबीएस वर्तमान ट्रांसफार्मर परीक्षक

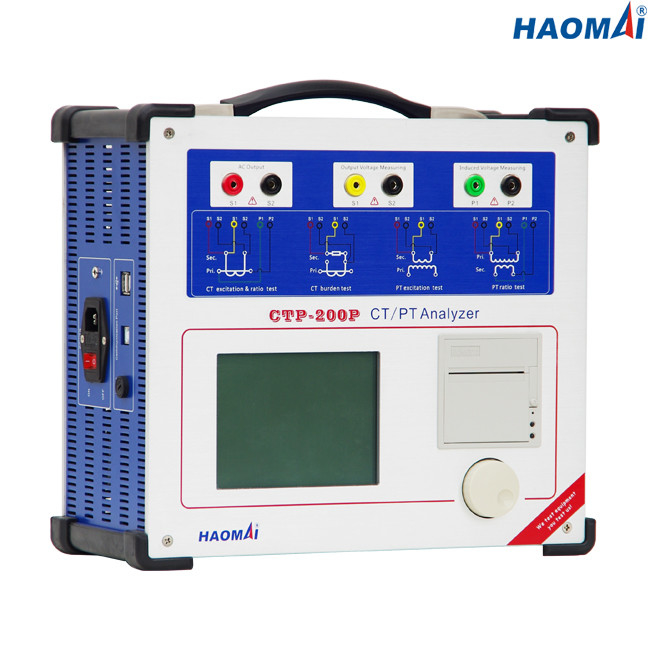

पोर्टेबलसीटी विश्लेषक

आदर्श: सीटीपी-200पी

पोर्टेबल सीटी विश्लेषक CTP-200P IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE / ANSI C57 के अनुसार सुरक्षा CT, मापने CT, TP वर्ग CT और आगमनात्मक PT का परीक्षण करने में सक्षम है। .13 आदि परीक्षण मानकों।यह पावर ग्रिड में या निर्माताओं की उत्पादन सुविधाओं या परीक्षण प्रयोगशालाओं में साइट पर 40kV सीटी और पीटी तक घुटने के बिंदु वोल्टेज का परीक्षण करने की अनुमति देता है।

पोर्टेबल सीटी एनालाइजर CTP-200P बिना किसी और उपकरण (जैसे कि एक बोझ बॉक्स) की आवश्यकता के सभी मापदंडों को मापने के लिए एक ऑल-इन-वन समाधान है।

पोर्टेबल सीटी एनालाइज़र CTP-200P का वजन केवल 9kg (19.84 lbs) है, जिसे परीक्षण इंजीनियरों द्वारा ले जाना आसान है।

मुख्य विशेषताएं

सुरक्षा सीटी, मापने वाले सीटी, टीपी वर्ग सीटी और आगमनात्मक पीटी का परीक्षण करने में सक्षम

कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र

वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

डिस्प्ले के लिए 5.7 इंच की एलसीडी स्क्रीन अपनाएं

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)

तकनीकी डाटा

टेस्ट मानक: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

पर्यावरण की स्थिति

विविध

पोर्टेबल सीटी एनालाइजर सीटीपी-200पी करंट ट्रांसफॉर्मर और वोल्टेज ट्रांसफॉर्मर के परीक्षण के लिए शक्तिशाली उपकरण है।
