120V 60 हर्ट्ज वर्तमान ट्रांसफार्मर परीक्षण उपकरण, पोर्टेबल सीटी वीटी विश्लेषक

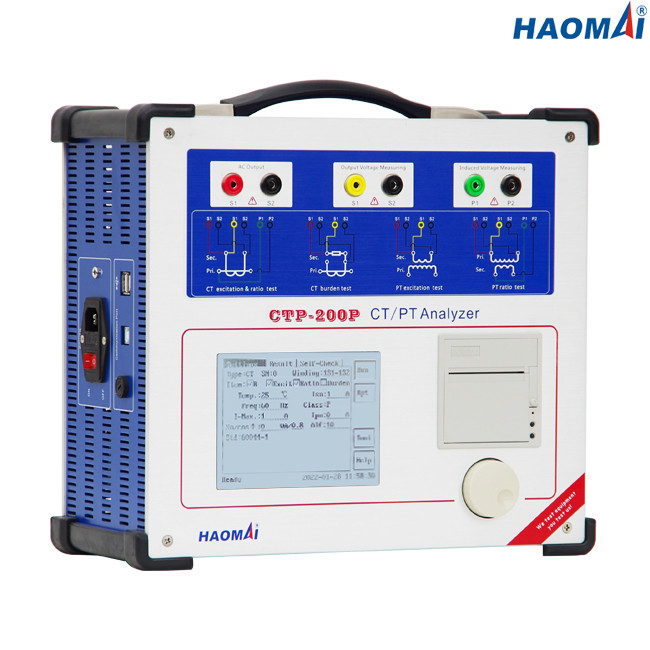

पोर्टेबल करंट ट्रांसफॉर्मर टेस्ट सेट

आदर्श: सीटीपी-200पी

पोर्टेबल करंट ट्रांसफॉर्मर टेस्ट सेट CTP-200P को करंट ट्रांसफॉर्मर (CT) के संबंधित मापदंडों को स्वचालित रूप से मापने के लिए डिज़ाइन किया गया है, जैसे कि उत्तेजना विशेषता, मोड़ अनुपात, ध्रुवीयता, घुमावदार प्रतिरोध, संतृप्त और असंतृप्त प्रेरकता, अवशेष प्रवाह प्रतिशत, सटीकता सीमित कारक ( ALF) या इंस्ट्रूमेंट सिक्योरिटी फैक्टर (FS), सेकेंडरी बर्डन आदि।

CTP-200P भी निर्धारित परीक्षण परिणामों के साथ परीक्षण के बाद अनुपात, माध्यमिक समय स्थिर, ALF और FS मुक्त समायोज्य बोझ और प्राथमिक धारा के अनुकरण की अनुमति देता है।

पोर्टेबल करंट ट्रांसफॉर्मर टेस्ट सेट CTP-200P भी वोल्टेज ट्रांसफॉर्मर (VT) टेस्ट को सपोर्ट करता है।वीटी के अनुपात, ध्रुवता, उत्तेजना विशेषता और घुमावदार प्रतिरोध का परीक्षण किया जा सकता है।

पोर्टेबल करंट ट्रांसफॉर्मर टेस्ट सेट CTP-200P उबड़-खाबड़ है और हाई वोल्टेज सबस्टेशन में बिजली के शोर के हस्तक्षेप के लिए प्रतिरोधी है।

मुख्य विशेषताएं

IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ एएनएसआई सी57.13

कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र

वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

डिस्प्ले के लिए सूरज की रोशनी में पढ़ने योग्य 5.7 इंच की एलसीडी स्क्रीन

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

अधिकतम।40kV . तक CT का परीक्षण किया हुआ नी-पॉइंट वोल्टेज

माध्यमिक बोझ परीक्षण करता है

सीटी का स्वचालित विचुंबकीकरण

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)

तकनीकी डाटा

परीक्षण मानक: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

पर्यावरण की स्थिति

विविध

पोर्टेबल करंट ट्रांसफॉर्मर टेस्ट सेट CTP-200P का सॉफ्टवेयर विंडोज ऑपरेटिंग सिस्टम वाले पीसी पर चलने में सक्षम है।सॉफ्टवेयर संस्करण को अपग्रेड करने के लिए नि: शुल्क।

पोर्टेबल करंट ट्रांसफॉर्मर टेस्ट सेट CTP-200P को एक पोर्टेबल, शॉक और वाइब्रेशन रेजिस्टेंस एनक्लोजर में रखा गया है, जिसमें हैंडल साइड में और व्हील्स और रिट्रैक्टेबल हैंडल के साथ है।
