लाइटवेट सीटी पीटी इंस्ट्रूमेंट ट्रांसफार्मर टेस्ट सेट 40kV मल्टीटैप स्विच बॉक्स के साथ

सीटी और वीटी विश्लेषकमल्टी-टैप स्विच बॉक्स के साथ

आदर्श: CTP-120PA

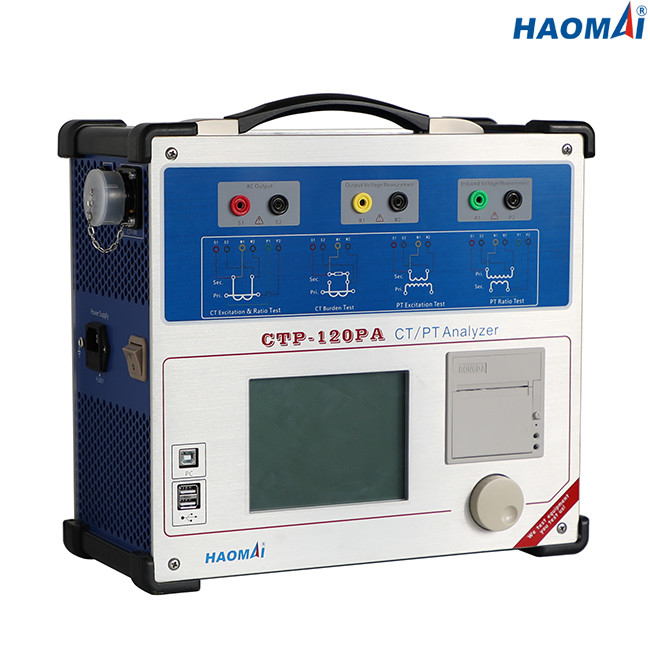

CT & VT विश्लेषक CTP-120PA एक हल्की और पोर्टेबल इकाई है जो वर्तमान ट्रांसफार्मर और वोल्टेज ट्रांसफार्मर दोनों का परीक्षण करने में सक्षम है।

9kg(19.84 lbs) से कम पर CTP-120PA एक अत्यधिक पोर्टेबल इकाई है जो परीक्षण में सटीकता भी प्रदान करती है।वर्तमान ट्रांसफार्मर पर संतृप्ति, अनुपात, ध्रुवता और घुमावदार प्रतिरोध करने में सक्षम, CTP-120PA का उपयोग पैमाइश और सुरक्षा वर्ग वोल्टेज / संभावित ट्रांसफार्मर के परीक्षण के लिए भी किया जा सकता है।

CT & VT एनालाइज़र CTP-120PA स्वचालित रूप से सिंगल और मल्टी-रेश्यो CTs और VTs के परीक्षण के लिए सटीक इंस्ट्रूमेंटेशन के साथ एक माइक्रोप्रोसेसर नियंत्रित वैरिएबल वोल्टेज और करंट आउटपुट प्रदान करता है।सुसज्जित मल्टी-टैप स्विच बॉक्स मल्टी-टैप सीटी के परीक्षण को आसान बनाता है।यह सीधे बहु-अनुपात सीटी से कनेक्ट होगा और एक बटन के पुश के साथ और बिना लीड बदले सभी टैप पर अनुपात परीक्षण करेगा।इससे परीक्षण के समय में काफी कमी आएगी।

CT & VT एनालाइज़र CTP-120PA को इसके उच्च रिज़ॉल्यूशन और 5.7-इंच TFT LCD स्क्रीन डिस्प्ले के माध्यम से नियंत्रित किया जा सकता है।यह इंटरफ़ेस उपयोगकर्ता को पेटेंट किए गए मल्टीफ़ंक्शनल रोटरी माउस का उपयोग करके जल्दी और आसानी से परीक्षण करने की अनुमति देता है।

CT & VT एनालाइज़र CTP-120PA को विंडोज ऑपरेटिंग सिस्टम पर आधारित CTP टेस्टिंग सॉफ्टवेयर चलाने वाले लैपटॉप के माध्यम से भी नियंत्रित किया जा सकता है।

मुख्य विशेषताएं

सुरक्षा सीटी, मापने वाले सीटी, टीपी वर्ग सीटी और आगमनात्मक वीटी का परीक्षण करने में सक्षम

कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र

वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि

रिवायरिंग की आवश्यकता के बिना स्वचालित रूप से बहु-अनुपात सीटी का परीक्षण करने में सक्षम

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

डिस्प्ले के लिए 5.7 इंच की एलसीडी स्क्रीन अपनाएं

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

सीटी का स्वचालित विचुंबकीकरण

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)

तकनीकी डाटा

परीक्षण मानक: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

पर्यावरण की स्थिति

विविध

सुरक्षा मानक, विद्युतचुंबकीय अनुकूलता

सीटी और वीटी विश्लेषक सीटीपी-120पीए एकल अनुपात और बहु-अनुपात सीटी के परीक्षण के साथ-साथ आगमनात्मक वीटी के परीक्षण के लिए एक आदर्श और अद्वितीय परीक्षण उपकरण है।
