उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HAOMAI |
प्रमाणन: | ISO9001:2015, Calibration Report |
मॉडल संख्या: | सीटीपी-120पीए |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | negotiation |
पैकेजिंग विवरण: | ट्रांसपोर्ट केस + प्लाईवुड केस |
प्रसव के समय: | 5-10 कार्य दिवस |
भुगतान शर्तें: | टी/टी |
आपूर्ति की क्षमता: | प्रति माह 400 सेट |
प्रोडक्ट का नाम: | सीटी विश्लेषक, सीटी परीक्षक, सीटी परीक्षण सेट | बहु-अनुपात सीटी परीक्षण: | उपलब्ध |
---|---|---|---|
मौजूदा उत्पादन: | 0-12A (RMS), 36A (पीक वैल्यू) | वोल्टेज आउटपुट: | 0-180 वी (आरएमएस) |
सीटी अनुपात की माप सटीकता: | ±0.05% | कार्यवाही: | स्थानीय मोड या पीसी मोड |
हाई लाइट: | HAOMAI इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट,मल्टीरेटियो इंस्ट्रूमेंट ट्रांसफॉर्मर टेस्ट सेट,180V ट्रांसफॉर्मर टेस्ट सेट |

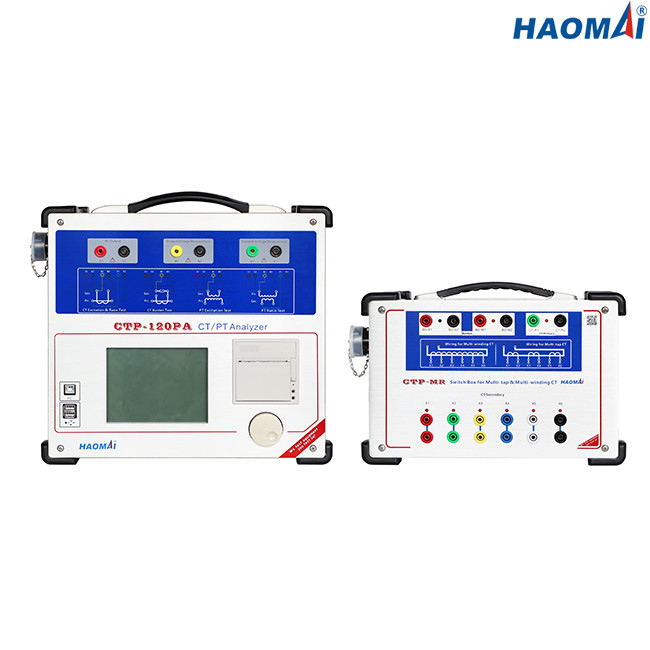

बहु-अनुपात सीटी विश्लेषक
आदर्श: CTP-120PA
बहु-अनुपात सीटी विश्लेषक सीटीपी-120पीए आईईईई और आईईसी मानकों के अनुसार सीटी की सुरक्षा और मीटरिंग के लिए सभी में एक परीक्षण प्रणाली है।
यह बिजली व्यवस्था ग्रिड में सभी प्रकार के एकल और बहु-अनुपात वर्तमान ट्रांसफार्मर का परीक्षण साइट पर करने की अनुमति देता है।सीटी, ट्रांसफॉर्मर या जीआईएस के निर्माता अपनी उत्पादन सुविधाओं और परीक्षण या विकास प्रयोगशालाओं में सीटी विश्लेषक का उपयोग करते हैं।
बहु-अनुपात सीटी विश्लेषक सीटीपी-120पीए भी पीटी (संभावित ट्रांसफॉर्मर, वोल्टेज ट्रांसफॉर्मर) का परीक्षण करने में सक्षम है।
मुख्य विशेषताएं
सुरक्षा सीटी, मापने वाले सीटी, टीपी वर्ग सीटी और आगमनात्मक पीटी का परीक्षण करने में सक्षम
कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र
वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि
रिवायरिंग की आवश्यकता के बिना स्वचालित रूप से बहु-अनुपात सीटी का परीक्षण करने में सक्षम
कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं
डिस्प्ले के लिए 5.7 इंच की एलसीडी स्क्रीन अपनाएं
डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं
स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं
उच्च माप सटीकता: 0.05%
अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें
आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)
तकनीकी डाटा
टेस्ट मानक: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
अधिकतम घुटने वोल्टेज मापन: 40kV
आउटपुट रेंज:
वोल्टेज: 0 ~ 180V (आरएमएस)
वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)
वोल्टेज मापन शुद्धता: ± 0.05%
सीटी अनुपात मापन:
रेंज: 1 ~ 30000
सटीकता: ± 0.05%
पीटी अनुपात मापन:
रेंज: 1 ~ 10000
सटीकता: ± 0.05%
चरण माप:
सटीकता: ± 2 मिनट
संकल्प: 0.01 मिनट
माध्यमिक घुमावदार प्रतिरोध मापन:
रेंज: 0 ~ 300Ω
सटीकता: 0.1% ± 1mΩ
बोझ माप:
रेंज: 0 ~ 300VA
सटीकता: 0.1% ± 0.1VA
स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम
बिजली की आपूर्ति
नाममात्र इनपुट वोल्टेज | अनुकूलित (AC230V / 120V ± 10%, 1-चरण) |
नाममात्र आवृत्ति | 50/60 हर्ट्ज |
मूल्यांकन वर्तमान | 10A 230V / 12A 120V . पर |
संबंध | मानक एसी सॉकेट (आईईसी 60320) |
पर्यावरण की स्थिति
प्रचालन तापमान | 0 ... +50 डिग्री सेल्सियस (+32 ... +122 डिग्री फारेनहाइट) |
भंडारण तापमान | -25 ... +70 डिग्री सेल्सियस (-13 ... +158 डिग्री फारेनहाइट) |
आर्द्रता सीमा | सापेक्षिक आर्द्रता 5 ... 95%, गैर संघनक |
कंपन | आईईसी 60068-2-6(20मी/से2 पर 10 ... 150 हर्ट्ज) |
विविध
वज़न | 9 किग्रा (19.84 पाउंड) |
आयाम (डब्ल्यू एक्स एच एक्स डी, हैंडल के बिना) | 340×300×150 मिमी (13.39x11.81x5.91 इंच) |
कनेक्शन पोर्ट | 2 USB2.0 पोर्ट, 1 संचार पोर्ट |
बहु-अनुपात सीटी विश्लेषक सीटीपी-120पीए सुरक्षा सीटी, मीटरिंग सीटी और आगमनात्मक पीटी के लिए एक शक्तिशाली परीक्षण उपकरण है।
