ISO9001 स्वचालित उपकरण ट्रांसफार्मर टेस्ट सेट 36A बहुक्रियाशील

पूरी तरह से स्वचालित सीटी / वीटी टेस्ट सिस्टम

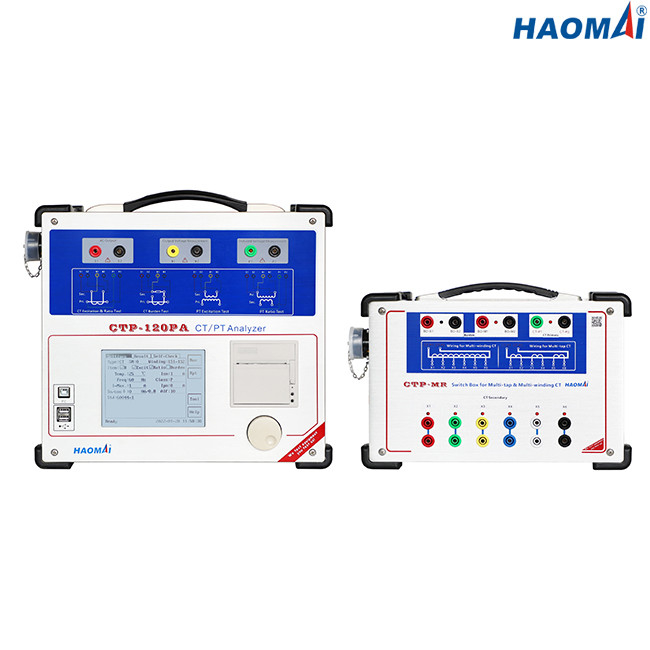

आदर्श: CTP-120PA

सीटी/वीटी टेस्ट सिस्टम सीटीपी-120पीए पूरी तरह से स्वचालित करंट और वोल्टेज ट्रांसफॉर्मर टेस्ट सिस्टम है, जिसे विशेष रूप से सीटी, वीटी और संयुक्त ट्रांसफॉर्मर के परीक्षण के लिए डिज़ाइन किया गया है।

CTP-120PA अपने मल्टी-टैप स्विच बॉक्स के कारण तेजी से परीक्षण प्रदान करता है, जो सीधे 6 टैप तक कनेक्ट करने की अनुमति देता है, इस तरह डिवाइस का कनेक्शन केवल एक बार और बिना किसी मैनुअल ऑपरेशन की आवश्यकता के किया जाता है।

CTP-120PA द्वारा किए गए मुख्य परीक्षण हैं: उत्तेजना, सटीकता, अनुपात और चरण त्रुटि, प्रतिरोध और बोझ और ये सभी उपयोगकर्ता के हस्तक्षेप के बिना पूरी तरह से स्वचालित मोड में निष्पादित किए जाते हैं।सभी परीक्षण करंट और वोल्टेज उत्पन्न करके किए जाते हैं।

सभी कार्यात्मकताओं को सूरज की रोशनी 5.7-इंच पठनीय टीएफटी एलसीडी स्क्रीन डिस्प्ले, पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम द्वारा प्रबंधित किया जाता है, जो बाहरी वातावरण के लिए और लैपटॉप के बिना डिज़ाइन किया गया है।

परीक्षण के परिणाम स्थानीय मेमोरी में रखे जाते हैं, और यूएसबी फ्लैश डिस्क के माध्यम से एक पीसी में स्थानांतरित किए जा सकते हैं।

मुख्य विशेषताएं

वर्तमान, वोल्टेज और संयुक्त ट्रांसफॉर्मर का परीक्षण करने में सक्षम

मुख्य परीक्षण किए गए: अनुपात और चरण त्रुटि, ध्रुवीयता, उत्तेजना, प्रतिरोध, सटीकता, बोझ

●चयन योग्य परीक्षण मानक: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

सीटी के व्यवहार का वर्णन करने वाला मल्टी-टैप स्विच बॉक्स

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

सूर्य की रोशनी में पढ़ने योग्य 5.7 इंच की एलसीडी स्क्रीन को अपनाएं

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

सीटी का स्वचालित विचुंबकीकरण

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

USB फ्लैश डिस्क के माध्यम से परीक्षा परिणाम डाउनलोड करने में सक्षम

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)

तकनीकी डाटा

परीक्षण मानक: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

पर्यावरण की स्थिति

विविध

पूरी तरह से स्वचालित CT/VT परीक्षण प्रणाली CTP-120PA वर्तमान ट्रांसफार्मर, वोल्टेज ट्रांसफार्मर और संयुक्त ट्रांसफार्मर के परीक्षण के लिए एक शक्तिशाली परीक्षण उपकरण है।
