9 किलो मल्टीटैप सीटी पीटी वर्तमान ट्रांसफार्मर विश्लेषक आईईसी टेस्ट मानक

उच्च परिशुद्धता वर्तमान ट्रांसफार्मर विश्लेषक

आदर्श: CTP-120PA

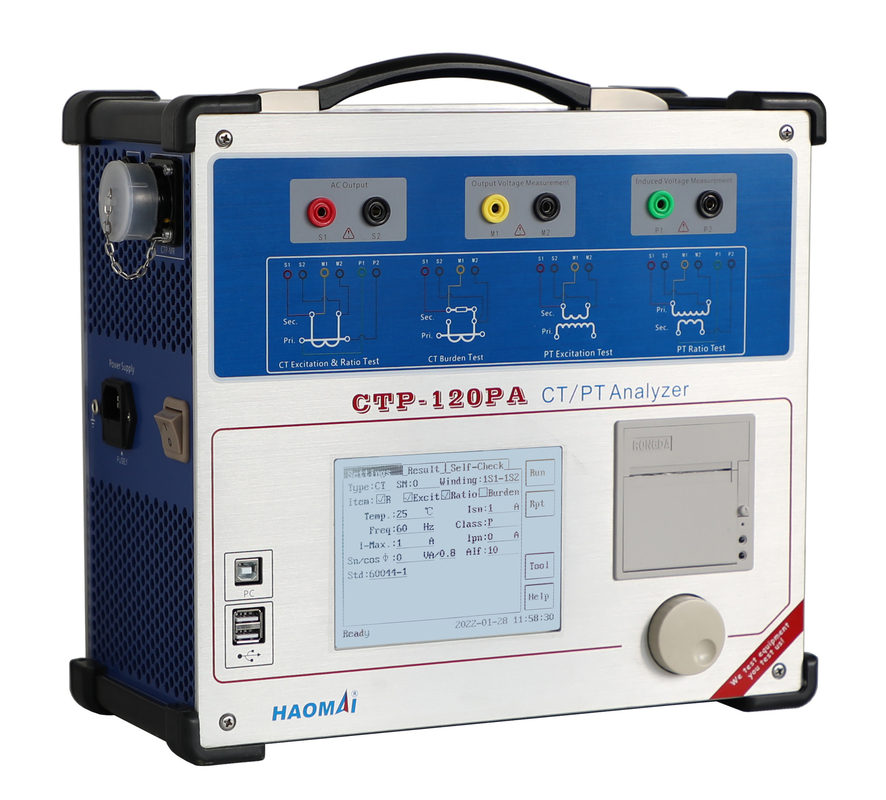

पोर्टेबल और उच्च परिशुद्धता वर्तमान ट्रांसफॉर्मर विश्लेषक सीटीपी-120पीए सीटी और अपरिवर्तनीय वीटी पर अंतरराष्ट्रीय मानकों द्वारा अनुमानित सभी परीक्षणों को करने की अनुमति देता है।

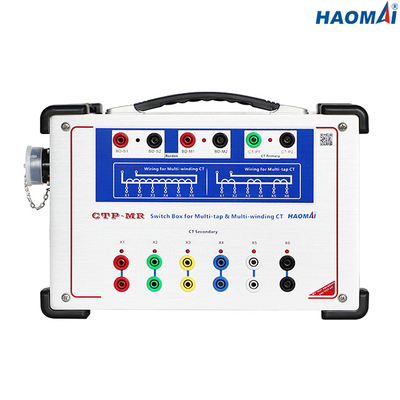

सीटी परीक्षणों के लिए, उपकरण को मल्टी-टैप स्विच बॉक्स के माध्यम से सीधे 6 टैप तक जोड़ा जा सकता है।इस तरह परीक्षण के तहत डिवाइस से कनेक्शन को बिना किसी और मैनुअल ऑपरेशन की आवश्यकता के केवल एक बार निष्पादित किया जाता है।

CTP-120PA को एक स्टैंड-अलोन इकाई के रूप में इस्तेमाल किया जा सकता है या कंप्यूटर द्वारा नियंत्रित किया जा सकता है।इसे यूएसबी पोर्ट के जरिए पीसी से कनेक्ट किया जा सकता है।कंप्यूटर नियंत्रित मोड में, परीक्षण रिकॉर्ड को CTP-120PA की मेमोरी से पढ़ा जा सकता है, या पीसी से CT परीक्षण चलाया जा सकता है।सीटीपी-120पीए सीटीपी पीसी सॉफ्टवेयर के साथ आता है।सीटीपी पीसी सॉफ्टवेयर का उपयोग पीसी से सीधे वर्तमान ट्रांसफॉर्मर या वोल्टेज ट्रांसफॉर्मर का परीक्षण करने के लिए किया जा सकता है, स्वचालित रूप से परीक्षण परिणाम उत्पन्न करता है, सीटीपी-120पीए की मेमोरी से परीक्षण रिकॉर्ड पढ़ता है, और वर्ड प्रारूप में परीक्षण रिकॉर्ड सहेजता है।

उपकरण को एक परिवहन योग्य बॉक्स में रखा गया है, जिसे परिवहन में आसानी के लिए एक कवर और हैंडल के साथ प्रदान किया गया है।

मुख्य विशेषताएं

सुरक्षा सीटी, मापने वाले सीटी, टीपी वर्ग सीटी और आगमनात्मक पीटी का परीक्षण करने में सक्षम

कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र

वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि

रिवायरिंग की आवश्यकता के बिना स्वचालित रूप से बहु-अनुपात सीटी का परीक्षण करने में सक्षम

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

डिस्प्ले के लिए 5.7 इंच की एलसीडी स्क्रीन अपनाएं

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)

तकनीकी डाटा

टेस्ट मानक: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

पर्यावरण की स्थिति

विविध

पोर्टेबल और उच्च परिशुद्धता वर्तमान ट्रांसफॉर्मर विश्लेषक सीटीपी-120पीए सीटी और आगमनात्मक वीटी के सभी परीक्षण करने के लिए एक शक्तिशाली उपकरण है।
