सीटी पीटी इंस्ट्रूमेंट ट्रांसफार्मर टेस्ट सेट लाइटवेट आउटपुट 0-12A

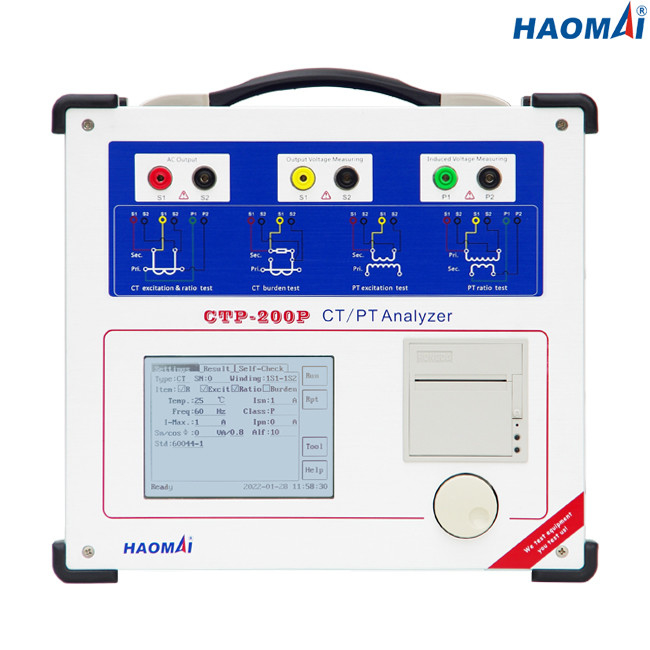

यूनिवर्सल सीटी और पीटी परीक्षक

आदर्श:सीटीपी-200पी

यूनिवर्सल सीटी और पीटी परीक्षक सीटीपी -200 पी एक हल्का क्षेत्र पोर्टेबल उपकरण है जिसे उपयोगिता प्रणाली में स्थापित सीटी और पीटी का परीक्षण करने के लिए डिज़ाइन किया गया है।इसका उपयोग कई नियमित कार्यशाला परीक्षणों के साथ-साथ क्षेत्र परीक्षण के लिए भी किया जा सकता है।

यूनिवर्सल सीटी और पीटी टेस्टर सीटीपी-200पी मीटरिंग सीटी का परीक्षण करने में सक्षम है, लेकिन आईईसी61869-2, आईईसी60044-1,60044-6 और आईईईई/एएनएसआई सी57 मानकों के अनुसार सामान्य बोझ पर अनुपात और चरण त्रुटि के लिए सुरक्षा सीटी का परीक्षण भी कर सकता है। 13.

स्थानीय परीक्षण मोड में, परीक्षण किए जाने वाले आइटम के बारे में जानकारी दर्ज करने के लिए ऑपरेटर फ्रंट पैनल पर पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस का उपयोग कर सकता है।सूरज की रोशनी में पढ़ने योग्य 5.7 इंच की एलसीडी स्क्रीन मुख्य सूचना और अंतिम परीक्षा परिणाम प्रदर्शित करती है।

पीसी पर पूरी तरह से स्वचालित परीक्षण के लिए, प्रत्येक सीटीपी-200पी इकाई सीटीपी सॉफ्टवेयर के एक स्थापित संस्करण के साथ आती है।सीटीपी सॉफ्टवेयर को विंडोज 10 ऑपरेटिंग सिस्टम वाले पीसी पर चलाने के लिए डिज़ाइन किया गया है।

मुख्य विशेषताएं

सुरक्षा सीटी, मापने वाली सीटी, पीआर/पीएक्स सीटी, टीपीएस/टीपीएक्स/टीपीवाई/टीपीजेड सीटी और आगमनात्मक पीटी का परीक्षण करने में सक्षम

कम आवृत्ति माप सिद्धांत के आधार पर टेस्ट उत्तेजना विशेषता और त्रुटि वक्र

वोल्टेज विधि के आधार पर माप अनुपात, ध्रुवीयता, अनुपात त्रुटि और चरण विस्थापन त्रुटि

कीपैड को बदलने के लिए पेटेंट किए गए मल्टीफंक्शनल रोटरी माउस को अपनाएं

डिस्प्ले के लिए 5.7 इंच की एलसीडी स्क्रीन अपनाएं

डीएसपी, एआरएम और एम्बेडेड लिनक्स ऑपरेशन सिस्टम को अपनाएं

स्थानीय परीक्षण और पीसी दूरस्थ परीक्षण दोनों उपलब्ध हैं

उच्च माप सटीकता: 0.05%

अधिकतम।40kV . तक CT का परीक्षण किया हुआ नी-पॉइंट वोल्टेज

सीटी का स्वचालित विचुंबकीकरण

अंतर्निहित थर्मल प्रिंटर द्वारा सीधे परीक्षा परिणाम प्रिंट करें

आसान परिवहन के लिए छोटा और हल्का वजन (9 किग्रा / 19.84 पाउंड)

तकनीकी डाटा

टेस्ट मानक: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

अधिकतम घुटने वोल्टेज मापन: 40kV

आउटपुट रेंज:

वोल्टेज: 0 ~ 180V (आरएमएस)

वर्तमान: 0 ~ 12 ए (आरएमएस), 36 ए (पीक वैल्यू)

वोल्टेज मापन शुद्धता: ± 0.05%

सीटी अनुपात मापन:

रेंज: 1 ~ 30000

सटीकता: ± 0.05%

पीटी अनुपात मापन:

रेंज: 1 ~ 10000

सटीकता: ± 0.05%

चरण माप:

सटीकता: ± 2 मिनट

संकल्प: 0.01 मिनट

माध्यमिक घुमावदार प्रतिरोध मापन:

रेंज: 0 ~ 300Ω

सटीकता: 0.1% ± 1mΩ

बोझ माप:

रेंज: 0 ~ 300VA

सटीकता: 0.1% ± 0.1VA

स्मृति क्षमता:> 3000 समूह परीक्षण के परिणाम

बिजली की आपूर्ति

पर्यावरण की स्थिति

विविध

यूनिवर्सल सीटी और पीटी परीक्षक सीटीपी-200पी इंजीनियरों के लिए सबस्टेशनों में वर्तमान ट्रांसफार्मर और वोल्टेज ट्रांसफार्मर का परीक्षण करने के लिए शक्तिशाली और विश्वसनीय उपकरण है।
